      膠球清洗裝置凝汽器系統中收球網的改造結構分析？一種凝汽器膠球清洗裝置中收球網的改進結構。不更換收球網，也能達到提高收球率的效果。其技術方案是，在原有收球網的基礎上，在收球網外殼內壁上對應網板上方位置處，增加月牙型導流板，所述月牙型導流板凸邊與收球網外殼內壁焊接，月牙型導流板凹邊略低于月牙型導流板凸邊。新型的有益效果是：增加了月牙型導流板，改造成本很小，收球率提高到90%以上，達到了發電機組對膠球清洗裝置的性能要求。
      凝汽器膠球清洗裝置是提高火力發電機組熱效率的重要設備，該膠球清洗裝置中收球網的收球率高低(即投球與收球的比率，一般收球率>90%為合格),決定著該設備性能的優劣。因收球網的安裝位置受機組循環水管道空間所限，不宜過高，致使收球網柵格網板傾角偏小，膠球受循環水流高壓虹吸作用，吸附到網板上，不能進行循環清洗，造成收球率降低，嚴重影響發電機組的安全高效運行。所以對收球網進行改造很有必要。
      為了提高收球率，傳統的改造方法是更換新的收球網，在有限的空間內盡可能增加收球網高度，加大網板傾角，減小網板對膠球的吸附力，使膠球容易脫離收球網，提高收球率。但更換收球網花費大量人力物力，改造成本較高。
      新型的技術方案是，一種凝汽器膠球清洗裝置中收球網的改進結構，在原有收球網的基礎上，在收球網外殼內壁上對應網板上方位置處，增加月牙型導流板，所述月牙型導流板凸邊與收球網外殼內壁焊接，月牙型導流板凹邊略低于月牙型導流板凸邊。
      新型的創新點及有益效果是：增加了月牙型導流板，改造成本很小，收球率提高到90%以上，達到了發電機組對膠球清洗裝置的性能要求。上述改造效果已在多臺試驗機組得到驗證。
      膠球清洗裝置工作原理：循環水流自上而下沖擊月牙型導流板6后，改變水流方 向沖刷網板4,使膠球脫離網板4,通過膠球引出口5進入循環膠球清洗系統，圖中膠球未畫出。

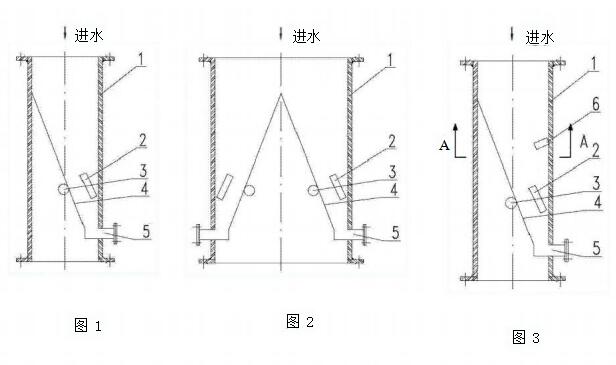

圖1是改造前活動柵格單板型收球網的示意圖。
圖2是改造前活動柵格分流型收球網的示意圖。
圖3是改造后活動柵格單板型收球網新增加導流板的示意圖。

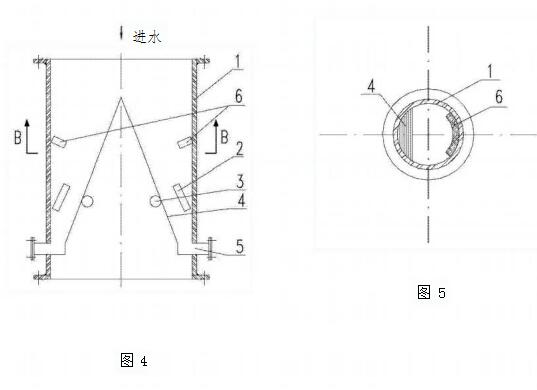

圖4是改造后活動柵格分流型收球網新增加導流板的示意圖。
圖5是圖3的A-A剖視圖。

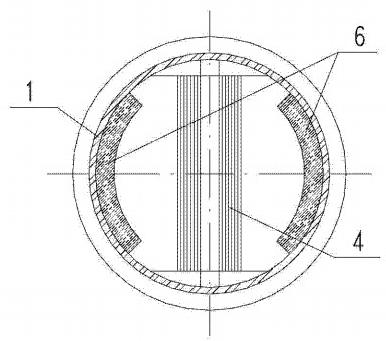

圖6是圖4的B-B剖視圖。
圖中，1-外殼；2-原有導流板；3-軸；4-網板；5-膠球引出口；6-月牙型導流板。
