       凝汽器膠球清洗設備曾獲得電力工業部重大科技成果二等獎。
       該設備由收球網，二次濾網，裝球室和膠球輸送泵等部件和相應的閥門，電動執行機構所組成，借助水流的強迫循環將大于銅管的海綿膠球擠過凝汽器銅管，將銅管擦洗干凈。采用膠球清洗設備后，可以降低凝汽器端差和汽輪機背壓，從而提高了汽輪譏的熱效率；降低發電煤耗；同時可減緩銅管水側腐蝕，在機組不減負荷的情況下清洗凝汽器。
       現在國內單機容量在2.5萬千瓦到30萬千瓦的機組普遍都已推廣采用凝汽器膠球清洗設備，并通過發電廠應用和對產品結構及制造工藝不斷改進，該設備已形成系列化。
       隨著發電廠自動化水平的日益提高和對一部份電廠的調查，很多電廠要求把凝汽器膠球請洗設備采用程序控制，以減輕勞動強度，確保設備安全經濟運行，在水電部有關司局的支持下，設計制造了一套凝汽器膠球清洗設備程序控制裝置，安裝在碼頭電廠20萬千瓦機組上。該膠球清洗裝置于1984年6月份試制完成，7月份利用電廠大修的機會進行安裝，11月初正式移交運行，效果很好，馬頭發電廠給予很高評價，認為：“該裝置采用強電控制，抗干擾能力強，運行可靠性高，而且電路系統簡單，設備造價低。從投運以來設備狀況良好，完全按照設計的意圖動作，大大減輕了工人的體力勞動，消除了誤操作的可能性，提高了設備安全水平”。
       凝汽器膠球清洗程序控制的設備和部件有：裝球室、切換閥、上下收球網、關斷閥、膠球輸送泵及泵入口閥等。

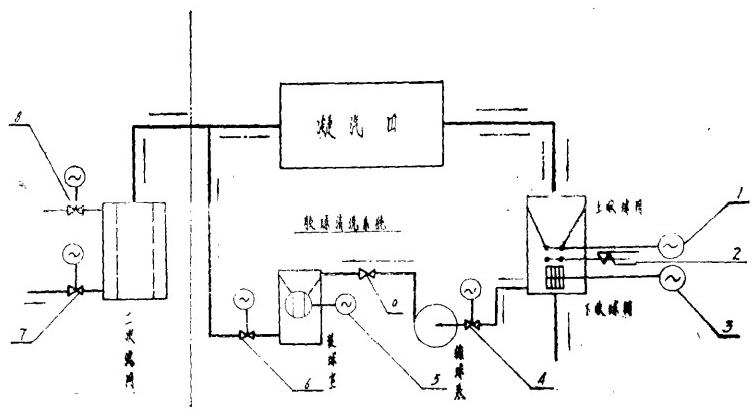

       1.上網執行器2。關斷擋板電磁線圈3.下網執行器4.泵入口閥執行器5.切換閥執行器6.出口閥執行器7。蝶閥執行器8。排污閥執行器9。泵出口閥(見附圖)
       控制回路是由繼電器、時間繼電器、接觸器和行程開關組成。具有程序控制。運動和就地操作三種不同功能并可隨時互相切換。動作和到位時都有燈光顯示。一個控制盤可控制一臺膠球清洗設備、也可以根據電廠耍求控制二臺或三臺膠球清洗設備。整個裝置隨時投入或退出運行，不會對主設備的運行和安全造成威脅。二次濾網系統工作時根據濾網的壓差可隨時開或關排污閥進行排污。
       通過實際運行考驗，證明該膠球清洗裝置具有電路系統簡單，造價低，抗干擾能力強，安全可靠性高，操作維護方便等優點。采用此裝置后定會使膠球清洗設備在電力生產中發揮更大經濟效益。
