    制冷機冷凝器膠球自動在線清洗管道污垢清洗選擇海綿膠球方法？一種利用海綿膠球清洗冷凝器的在線清洗裝置，具有安裝簡單，使用高效節能的特點。針對冷凝器膠球自動在線清洗裝置海綿膠球回收率低的問題，通過在排水管增加管道泵的方法，降低排水阻力，提升回球壓力，使得海綿膠球回收率達到百分百。
在線清洗；高效節能；泵選型
■冷凝器中的污垢以及污垢對冷水機組效率的影響
    現有的制冷水系統絕大部分是采用開式冷卻塔對冷卻水進行降溫，水系統通過冷卻塔與空氣接觸，負壓的工作原理容易導致冷卻水中吸入大量的粉塵和微生物，加上常年二三十攝氏度的水溫，久而久之在水系統中產生和積累大量的粘泥和微生物等，終會在冷凝器的換熱管（鐵或者銅材質）表面形成污垢（主要成分是碳酸鈣、碳酸鎂），使冷凝器的傳熱惡化、效率降低。

    冷水機組對任何用戶來講都是一個耗能大戶，所以冷水機組的制冷效率是用戶關心的問題，冷凝器是冷水機組的一個重要組成部分，它的換熱效率直接影響到冷水機組的制冷效率。
■傳統的冷水主機冷凝器中污垢的解決方法
    為了防止冷凝器管壁結垢，我們采用化學水處理，通常會在水系統中投加緩蝕劑、阻垢劑及殺菌滅藻劑等幾種藥劑。緩蝕劑可在金屬表面形成保護膜，防止管壁腐蝕；阻垢劑作用于形成垢的成分碳酸鈣等的結晶體，使其扭曲、錯位、變形，終達到妨礙垢生長的目的；殺菌滅藻劑對藻類和細菌有抑制作用，防止其繁殖產生微生物粘泥。

    但是在運行了一段時間后的任何一段時間內打開冷凝器或換熱器的封頭，我們都可以看到列管的內表面始終附著有一層粘泥、水垢、銹蝕物等的混合物，即使采取了化學處理方法，但并不能徹底解決污垢、粘泥沉積、菌藻、銹蝕物的產生，所以需要輔助定期的機械捅刷，即傳統的通炮。

■冷凝器膠球自動在線清洗裝置工作原理

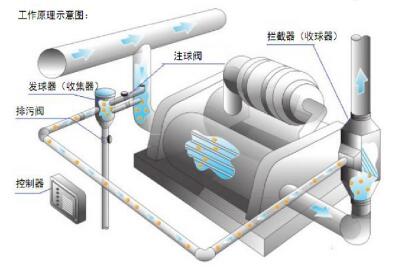

圖8冷凝器膠球自動在線清洗裝置原理圖
    球發射器（發球器/收集器）將膠球發送入冷凝器中，膠球依靠冷卻水的高流速擦洗掉冷凝器換熱銅管內壁上的污垢，在冷卻水出水口端通過球回收器（捕球器/攔截器）回收膠球至發球球體收集器形成一個清洗循環，通過PLC控制系統設置清洗頻率，達到自動在線清洗功能。始終保持冷凝器內壁潔凈，換熱效率高，冷水機組制冷效率高，克服由于污垢的產生而引起冷水主機制冷效率下降，從而降低能耗，節省能源。
■冷凝器膠球自動在線清洗裝置的優點
    1）操作簡單：冷凝器在線清洗系統全自動運行，設備由 PLC自動控制操作，對冷凝器內換熱管內壁進行清洗除垢，自動在線清洗不影響冷水機組正常運行。
    2）防止逆向回球、靜止卡球的機械工藝，無球損和卡球。
    3）安裝簡易：安裝簡單，無需改變現有管道，安裝可在一至二天內完成。
    4）無需人工捅炮清洗且保持冷凝器換熱管清潔，使其始終處于高換熱效率狀態。
    5）降低電力消耗 5%-15%。
    6）消除腐蝕根源，延長冷凝器換熱管的使用壽命。
    7）減緩冷水主機壓縮機損耗，延長其壽命，減少維護費用。
    8）減少化學藥劑的使用，使環境污染得到降低。
    9）無廢水排放，運行費用低廉。
■冷凝器膠球自動在線清洗裝置應用中存在的問題

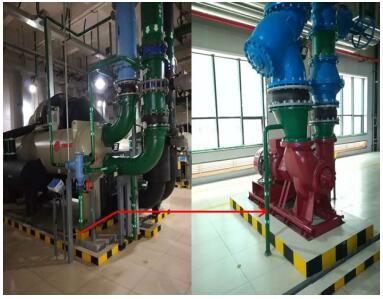

圖9 冷凝器膠球自動在線清洗裝置應用
為節約水資源，提高水的利用率，將冷凝器膠球自動在線清洗裝置的排水管接至冷卻水泵的進口處，在實際運行過程中，經常存在清洗球不能全部回收的問題。而通過觀察得知，水泵運行頻率越高，供水壓力越大，清洗球回收得越多，由此可知，清洗球不能全部回收的原因為冷凝器膠球自動在線清洗裝置排水引入水泵進口導致排水阻力大，清洗球回水壓力小。
■問題的解決及成效
    解決的思路：節約水資源，降低排水壓力。解決的措施：在排水管上增加一小型的管道泵，降低排水壓力。方案的實施如下：
→→泵的選型
    為保證海綿膠球全部回收，排水需達到排空的效果，泵的流量要大于排空時的流量，即Q泵>Q排空；水泵將水泵入冷卻水泵進水管，則管道泵的出水壓力需大于冷卻水泵進水管的壓力，即P出> P入；泵進出口徑應小于管徑DN50，取40mm；Q排空= [P/(ρgSL)]^ (1/2（) 其中，P為管道壓差，ρ為介質密度，g為重力加速度，S為管道比阻，L為管道長度），當排空時，末端壓力為零，通過觀察壓力表得知P=0.3Mpa，根據管道內徑以及內壁粗糙率，查閱資料得知DN50鍍鋅管的比阻為1108；由于排出管出口存在一個直角彎頭，因此取管長的1.5倍，即1.5L；代入公式計算得Q排空=12.1m3/ h。冷卻水泵入口壓力等于水流從冷卻塔流下的壓力，因此，泵的揚程要大于冷卻塔水盤的高度，冷卻塔水盤離地面高度為18m,即水泵揚程要大于18m。

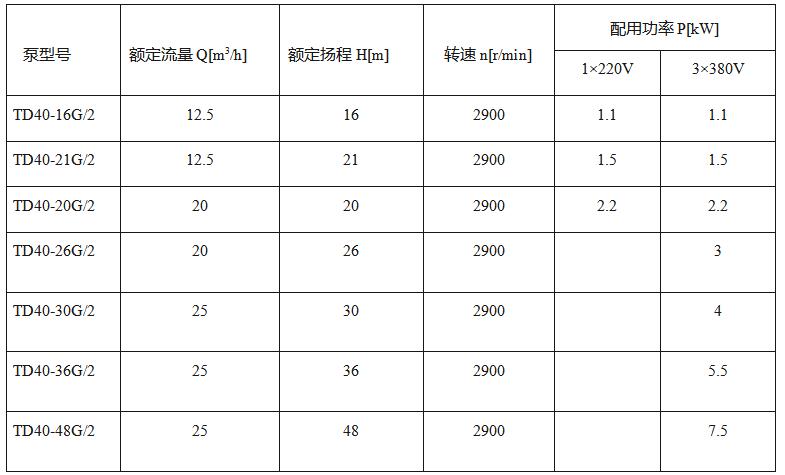

表1 水泵型號參數表

    根據以上計算出的流量大于 12.1m3/h，揚程大于 18m 的要求，決定選擇的水泵型號為TD40-21G/2，水泵啟動信號采用排水閥打開信號。
→→實施成效
    實施完成后，清洗球的回收率由70%提升到100%，冷凝器冷媒溫度由36 ℃降低到34 ℃，制冷機組每年耗電量降低2%，每年節省經濟費用12萬元。
